三箱式冷熱沖擊試驗箱的重要組成部件的原理介紹！

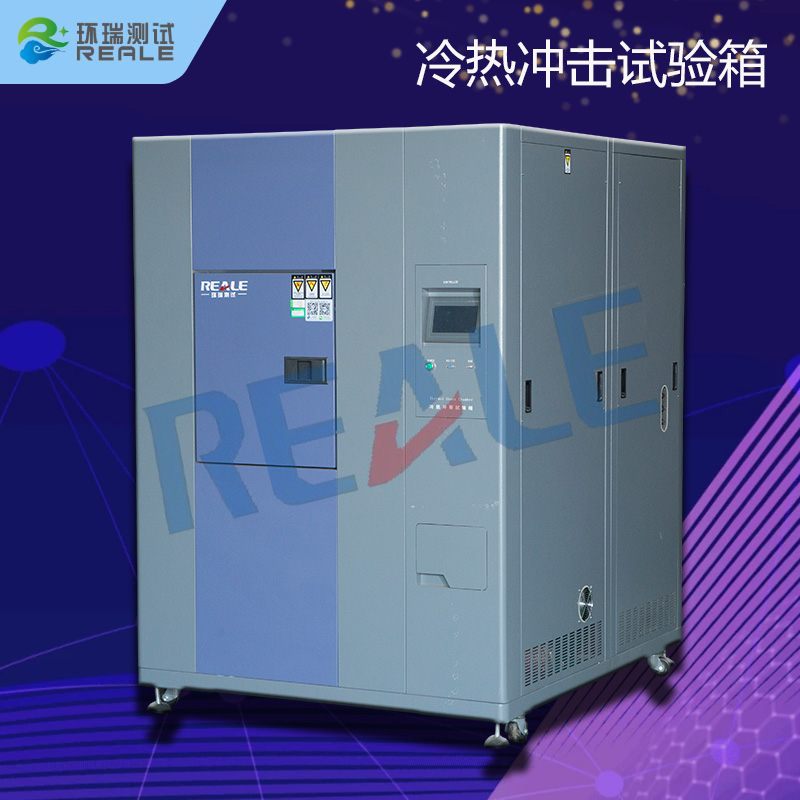

三箱式冷熱沖擊試驗箱是由三個箱組成的，分別是高溫儲存室、低溫儲存室、和樣品實驗室。在箱體之間分別有兩個風道有氣缸控制，風道和氣缸就是實現沖擊試驗溫度快速變化的原理：
(1)、三箱式冷熱沖擊試驗箱高溫儲存室：中央控制器從感溫元件檢測即時信號，與設定溫度信號進行比較，得到比較信號，由儀表 PID 邏輯電路輸出信號控制固態繼電器的導通或關斷的時間比例調節加熱器輸出功率大小，從而達到自動控溫的目的。
(2) 、三箱式冷熱沖擊試驗箱低溫儲存室：箱內溫度狀態由風道中的加熱器、蒸發器以及風機的運作狀態決定。經過膨脹閥節流流出的制冷劑進入運作室內蒸發器后，吸收運作室內熱量并氣化，使運作室溫度降低 ； 氣化后的工質被壓縮機吸入并壓縮成高溫、高壓氣體進入冷凝器中被冷凝成液體，再經篩檢程式，通過膨脹閥節流后，重新又進入運作室內蒸發器中吸熱并氣化然后再被壓縮機吸入壓縮。如此往復回圈運作，使運作室溫度降到設置的溫度要求
(3) 、三箱式冷熱沖擊試驗箱沖擊溫度測試室：由儀表自動控制高低溫氣閥，在低溫或高溫儲存室之間切換，分別與高溫箱或低溫箱形成閉路空氣循環系統，迅速達到試驗的目標溫度。 試驗箱內溫度狀態由風道中的加熱器、蒸發器、及風機的運作狀態決定。試驗箱運作室內采用強制軸流“散性”式回圈風運作，可以大大提高設備運行的波動度、均勻度等參數。
三箱式冷熱沖擊試驗箱如何實現溫度快速轉換達到冷熱沖擊效果，通過以上描述大家可以清楚的了解到。
